Weidmüller Interfaces GmbH & Co. KG

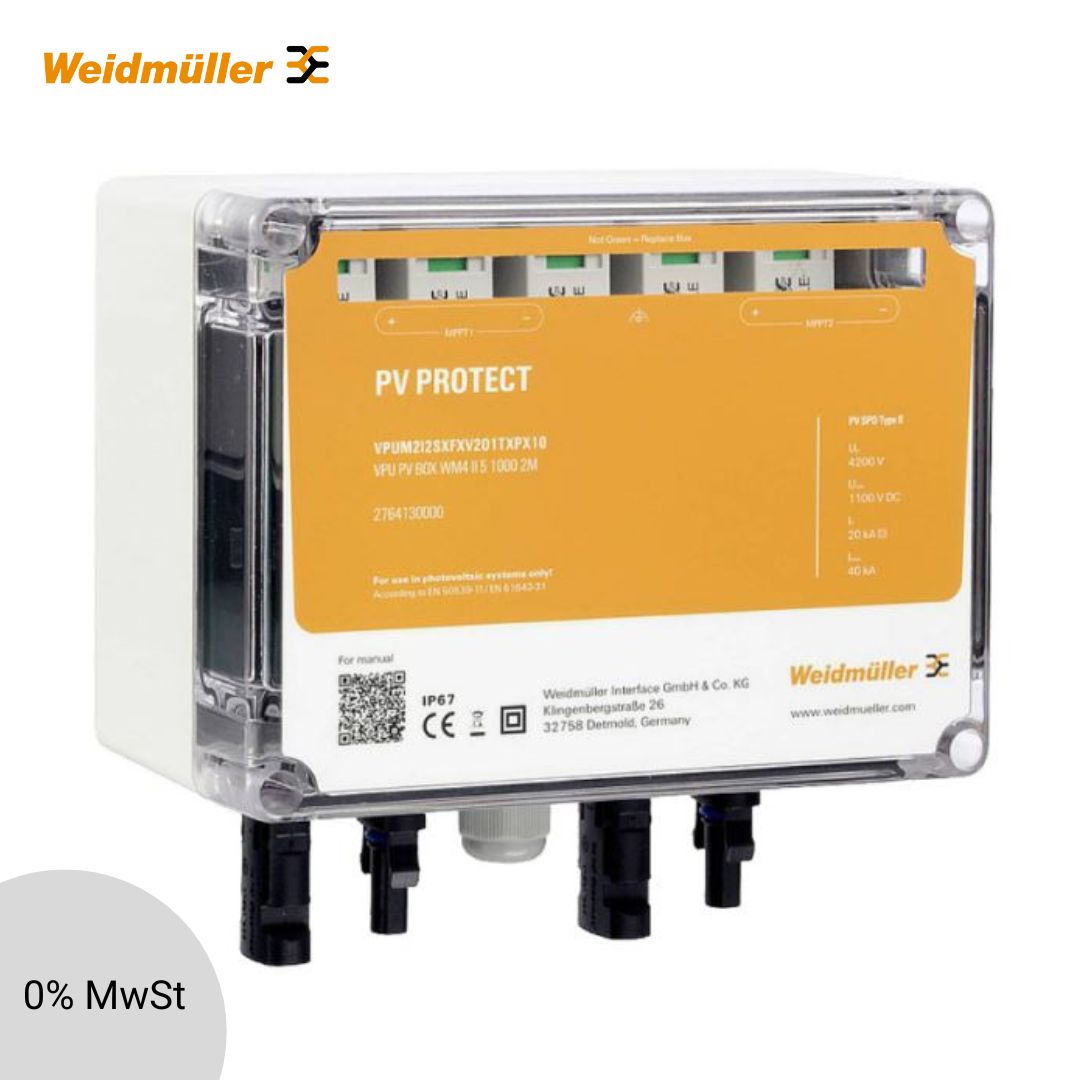

PV Generatoranschlusskasten 40kA

PV Generatoranschlusskasten 40kA

Artikelnummer: 02400043
Regular price €239,49
Regular price Sale price €239,49
Sale Sold out
Tax included. Shipping calculated at checkout.
Lieferzeit: ca. 1-3 Werktage
Versandart: Paketversand
Artikelnummer: 02400043
0% MwSt.

Optimaler Schutz des Wechselrichters vor Überspannungen.
Typ: VPUM2I2SXFXV2O1TXPX10
2 MPP, 1 Eingang/1 Ausgang pro MPP,
Überspannungsschutz II, WM4C, 1000 V


Technische Daten

Abmessungen und Gewichte

Tiefe 91 mm
Höhe 160 mm
Breite 168 mm
Nettogewicht 860 g



Temperaturen

Lagertemperatur -40 °C...85 °C
Betriebstemperatur -40 °C...85 °C
Betriebstemperatur, min. -40 °C
Betriebstemperatur, max. 85 °C
Feuchtigkeit 5...95 % rel. Feuchte



Allgemeine Daten

Normen EN 50539-11
Schutzart IP67



Eingänge

Anschluss Funktionserde
Kabeleinführung Anzahl der Kabeleinführungen 1
Leiteranschluss Anschlussart PUSH IN
DC-Eingang + & - Leiteranschluss Anschlussart WM4 C Feldsteckverbinder
Kabeleinführung Anzahl der Kabeleinführungen 2
Sicherungsart weder Sicherungseinsatz noch -halter
Wert Maximum Power Point Tracking 2 MPP


Gehäuse

Anschlussart String
Stecker WM4C
Gehäusebefestigung über die vier Löcher unter den Deckelschauben
Lasttrennschalter-Ausführung kein Schalter

Überspannungsschutz DC-Seite
Ableitstrom In (8/20 µs)
20 kA
Ableitstrom, max. (8/20 µs) 40 kA
Anforderungsklasse Typ II
Einsatzhöhe im geerdeten PV-System ≤ 4000 m
Einsatzhöhe im ungeerdeten PV-System ≤ 4000 m
Gesamtableitstrom Itotal (8/20µs) 50 kA
Kurzschlussfestigkeit ISCPV 11 kA
Max. kontinuierliche Betriebsspannung UCPV-Modus +/- , -/PE , +/PE 1.100 V DC
Normen EN 50539-11
Schutzpegel Up (+/- , -/PE , +/PE) ≤4,2 kV
Spannung der PV Anlage, max. UCPV 1.100 V
Voraussetzungen u. Anforderungen EN 50539-11



Klassifikationen

ETIM 6.0
EC000941
ETIM 7.0 EC000941
ETIM 8.0 EC000941
ECLASS 9.1 27-13-08-05
ECLASS 10.0 27-13-08-05
ECLASS 11.0 27-13-08-05
ECLASS 12.0 27-17-90-90
